Модульные устройства управления и коммутации

Модульное устройство управления и коммутации предназначены для преобразования и распределения энергии, подключения нагреватевательных элементов, датчиков, разветвления контрольных кабелей и т.п.
Основной частью модульного устройства является корпус. Корпус устройства может быть изготовлен из алюминиево-кремниевого сплава, армированного стекловолокном полиэстера, малоуглеродистой или нержавеющей стали.
Снаружи и внутри корпуса имеются зажимы заземления.
Комплектация устройства клеммами, кабельными вводами, световыми индикаторами, кнопками, пакетными переключателями по требованию Заказчика.
Информация
Техническая документация
.pdf 1.1 Mb
Максимальное напряжение переменного тока, Вдо 1 000 В
Максимальный ток, Адо 415
Частота переменного тока, Гц50/60
Диапазон температур окружающей среды, °Сот минус 60 до плюс 120
Минимальная температура монтажа, °Сминус 40
Диапазон температур окружающей среды в зависимости от температурного класса изделия
Т6от минус 60 до плюс 40
Т5от минус 60 до плюс 60
Т4от минус 60 до плюс 90
Т3от минус 60 до плюс 120
Степень защиты по ГОСТ 14254не менее IP65
МатериалАлюминиево-кремниевый сплав Армированный стекловолокном полиэстер Малоуглеродистая сталь Нержавеющая сталь
Ударная прочность по ГОСТ 31610.0-2014, Дж7
Способ крепления клеммDIN-рейка/монтажная панель
Наличие смотрового окнаОпционально
ЗаземлениеНаружное и внутреннее
Техническая документация
Вариации модульных устройств

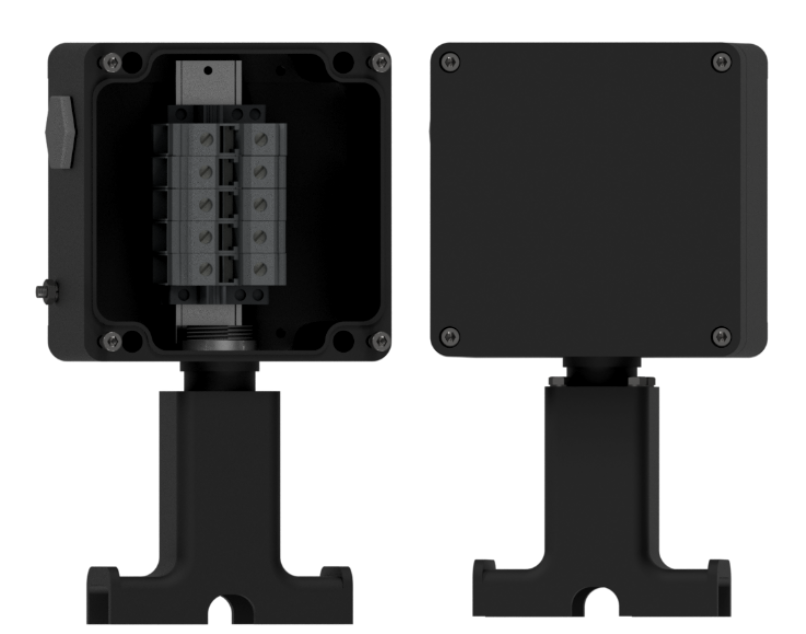

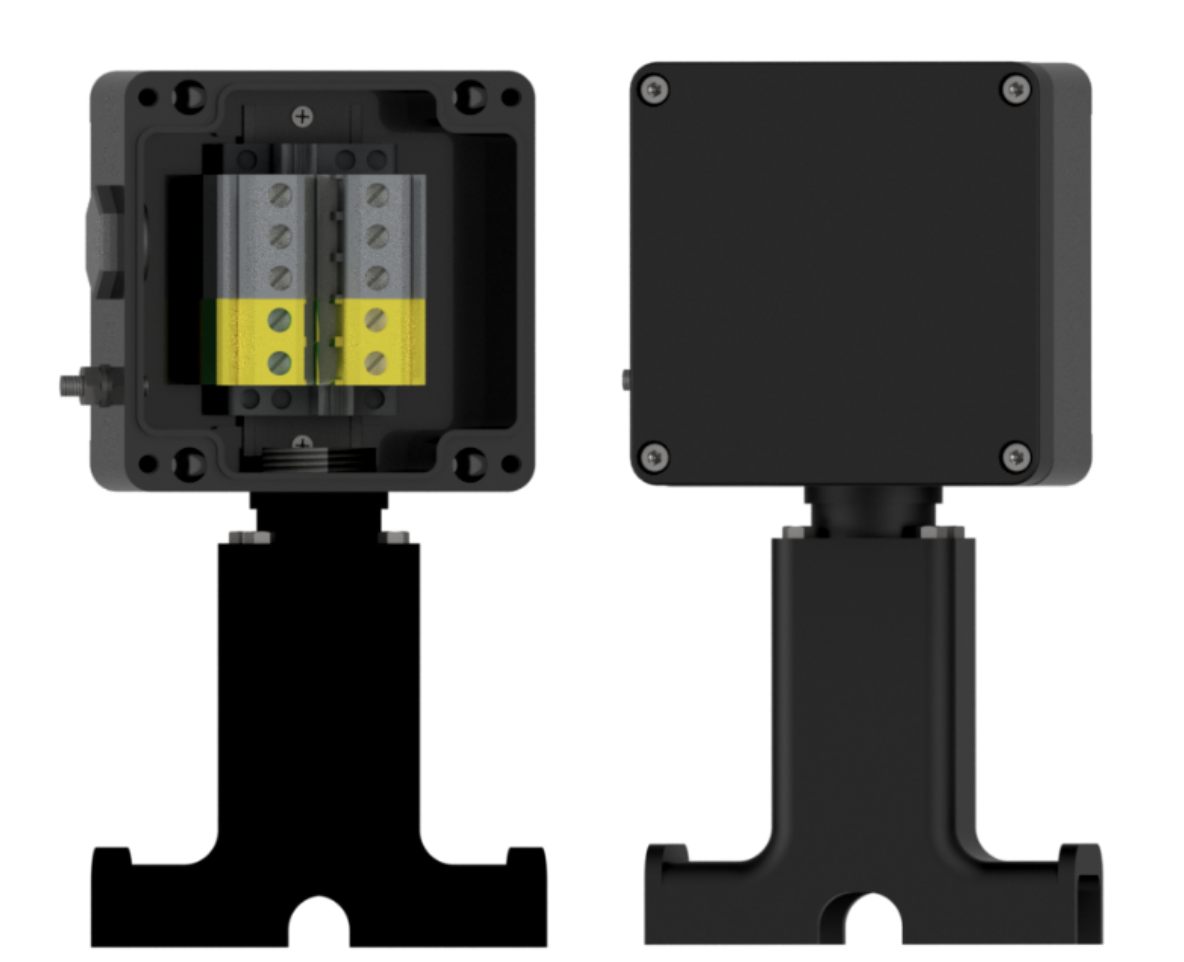

Модульное устройство
ЭС-НС.Н-1212-П-3/2РЕ10-А13ГМ25-Ех
Модульное устройство предназначено для подвода питания к контуру и соединения саморегулирующихся нагревательных кабелей типа КнПН, КнПС, КнПВ.

Устройство позволяет выполнить подключение до двух саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 10 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.

Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

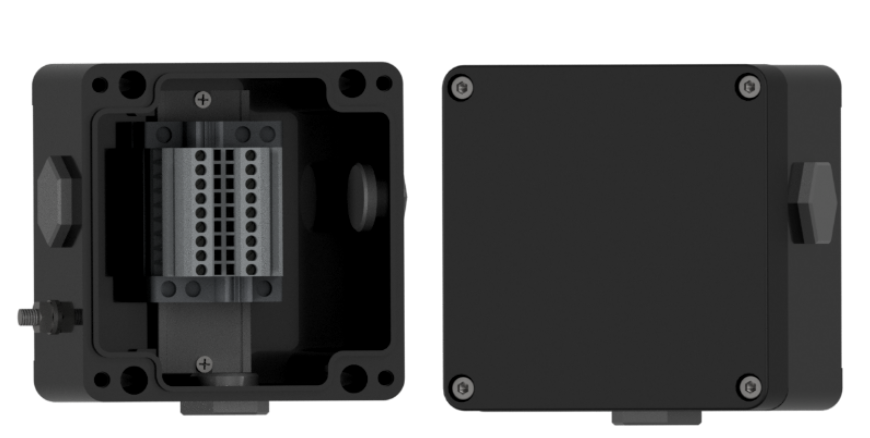

Модульное устройство
ЭС-НС.С-1212-П-3/2РЕ10-А13ГМ25-В1ЗГМ25-Г1ЗГМ25-Ех
Модульное устройство предназначено для подвода питания к контуру и соединения саморегулирующихся нагревательных кабелей типа КнПН, КнПС, КнПВ.

Устройство позволяет выполнить подключение до двух саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 10 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

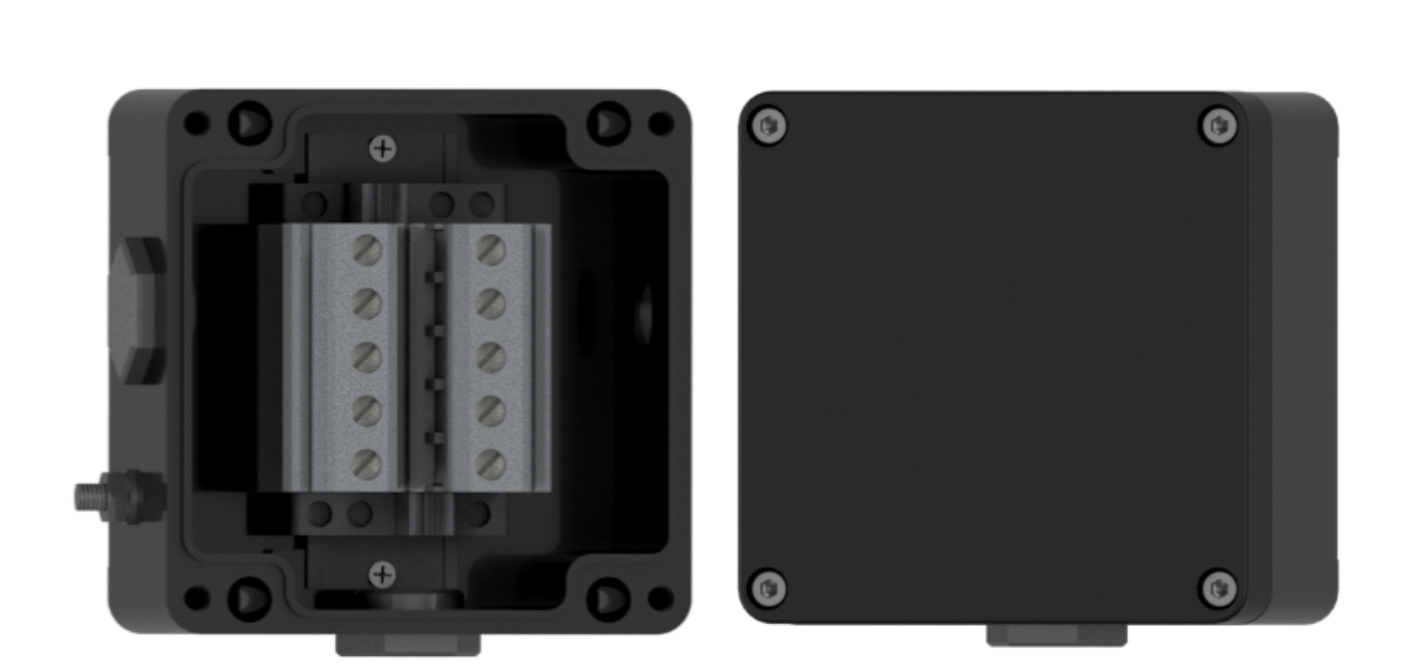

Модульное устройство
ЭС-НС.Н-1212-П-5/0РЕ10-А13ГМ25-Ех
Модульное устройство предназначено для подвода питания к нагревательному кабелю КнМНбФэ, КнМФН.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 10 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

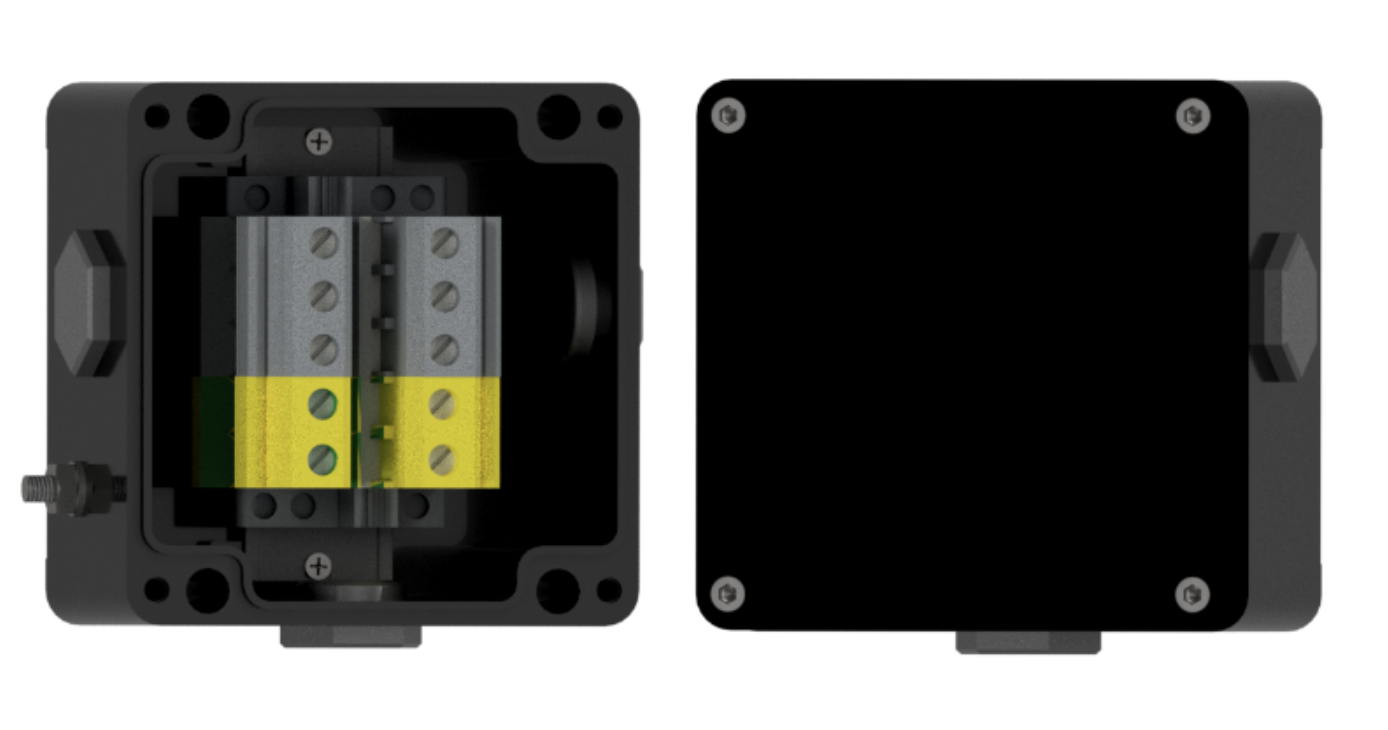

Модульное устройство
ЭС-НС.Н-1212-П-5/0РЕ10-А13ГМ25-Г13ГМ25-Ех
Модульное устройство предназначено для подвода питания к нагревательному кабелю КнМНбФэ, КнМФН.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 21 А
Клеммные наборыДо 2,5 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

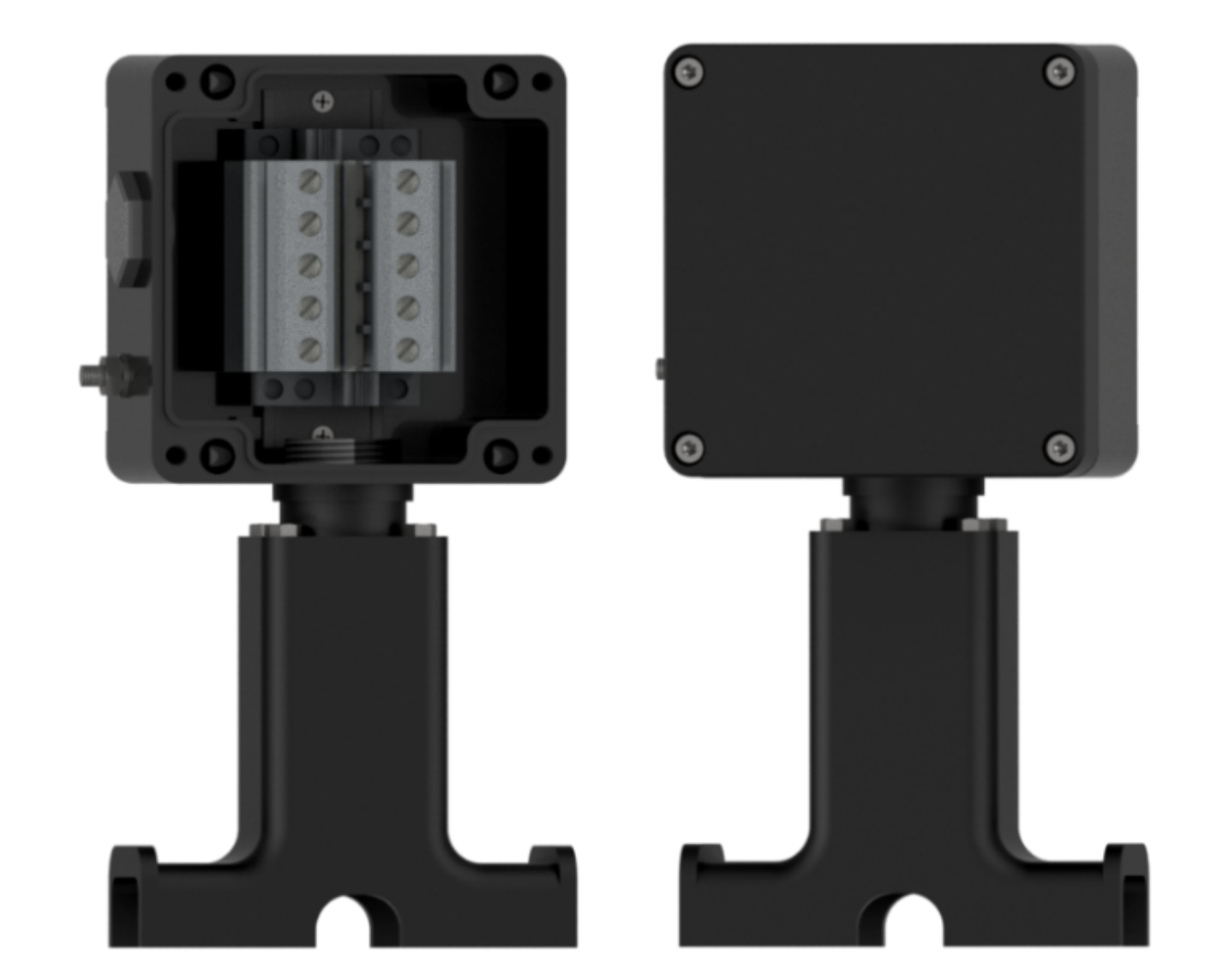

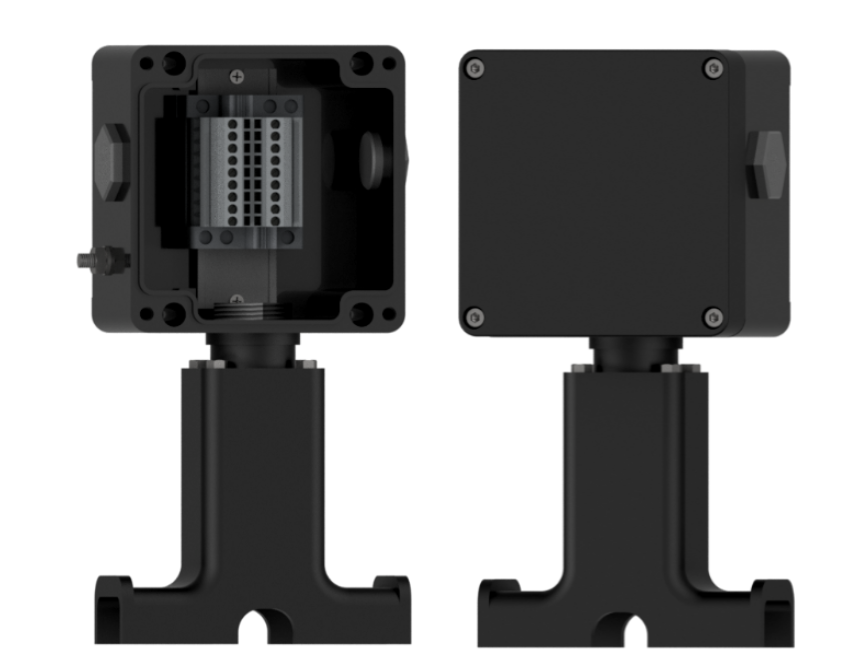

Модульное устройство
ЭС-КК.Н-1212-П-9/0РЕ2,5-А13ГМ25-В13ГМ25-Ех
Модульное устройство предназначено для подключения датчиков температуры и кабелей управления.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 21 А
Клеммные наборыДо 2,5 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

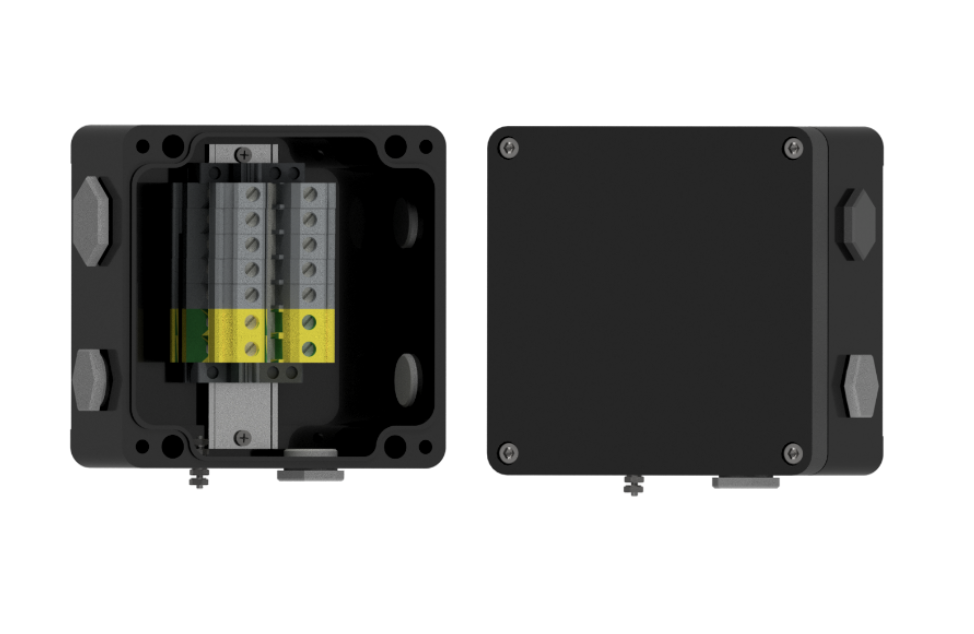

Модульное устройство
ЭС-КК.С-1212-П-9/0РЕ2,5-А13ГМ25-В13ГМ25-Г13ГМ25-Ех
Модульное устройство предназначено для подключения датчиков температуры и кабелей управления.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 21 А
Клеммные наборыДо 2,5 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

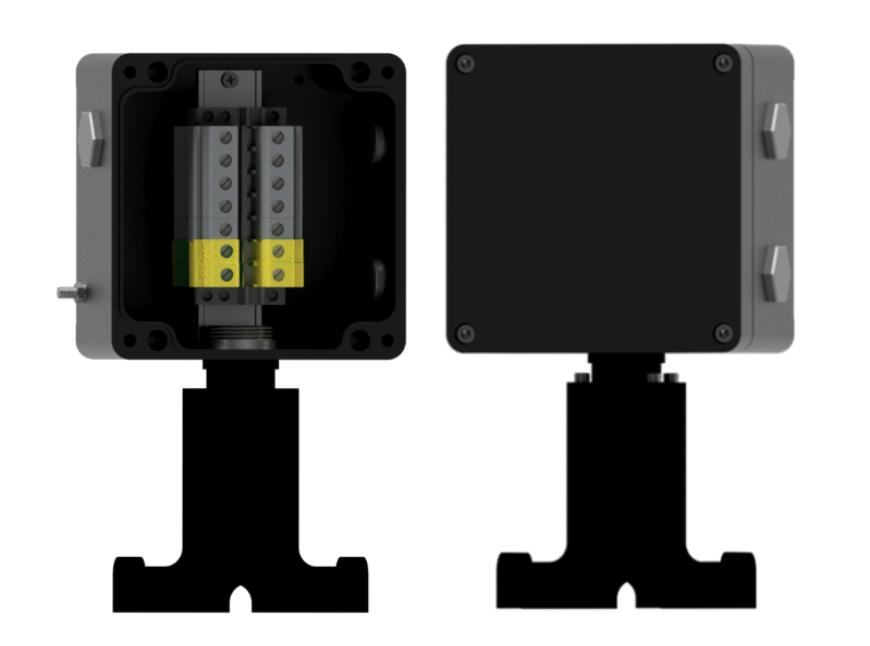

Модульное устройство
ЭС-КК.С-1212-П-9/0РЕ2,5-А13ГМ25-В13ГМ25-Г13ГМ25-Ех
Модульное устройство предназначено для подвода питания к саморегулирующимся нагревательным кабелям типа КнПН, КнПС, КнПВ, а также разветвления саморегулирующихся нагревательных кабелей.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм
Модульное устройство
ЭС-НС.С-1616-П-5/2РЕ10-А23ГМ25-В2ЗГМ25-Г1ЗГМ25-Ех
Модульное устройство предназначено для подвода питания к саморегулирующимся нагревательным кабелям типа КнПН, КнПС, КнПВ, а также разветвления саморегулирующихся нагревательных кабелей.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 10 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм

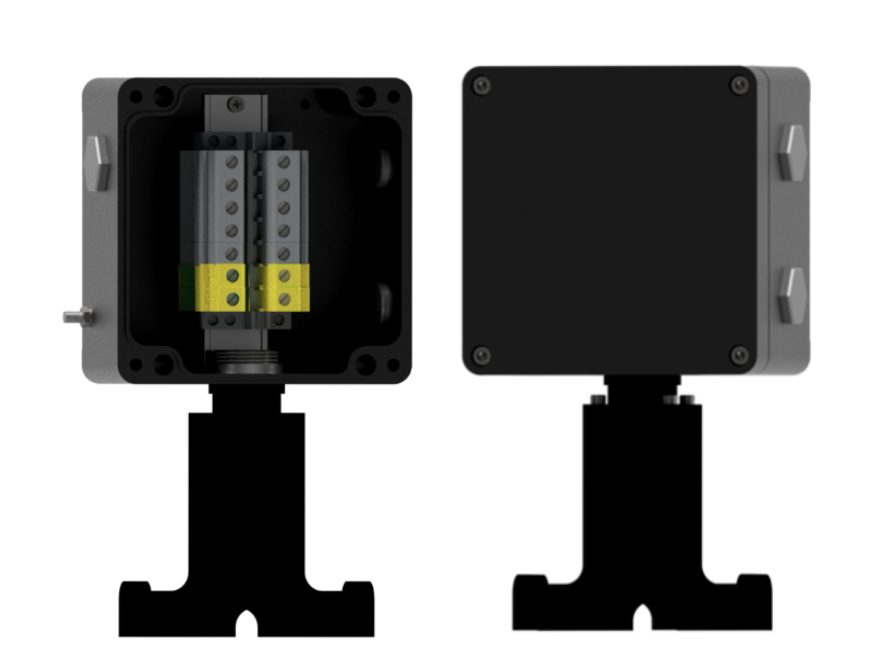

Модульное устройство
ЭС-НС.Н-1616-П-5/2РЕ16-А13ГМ25-В2ЗГМ25-Ех
Модульное устройство предназначено для подвода питания к саморегулирующимся нагревательным кабелям типа КнПН, КнПС, КнПВ, а также разветвления саморегулирующихся нагревательных кабелей.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 16 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 750 В
Максимальный токдо 66 А
Клеммные наборыДо 16 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм

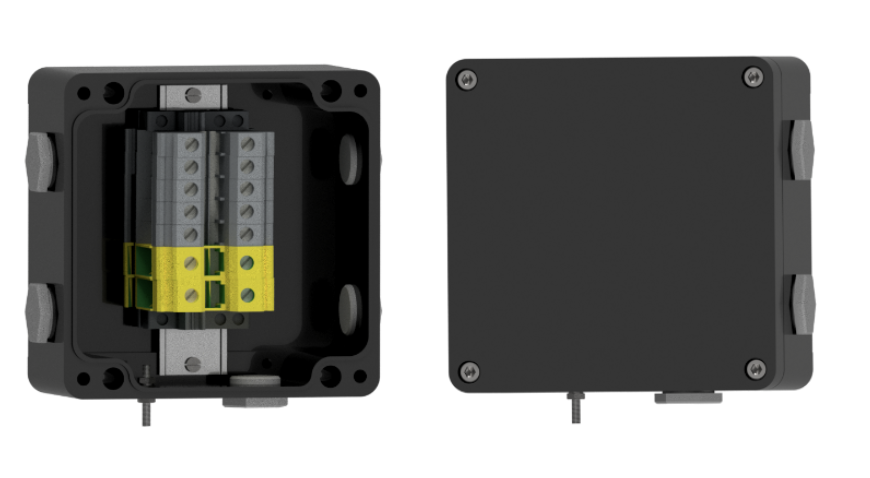

Модульное устройство
ЭС-НС.С-1616-П-5/2РЕ16-А13ГМ32+13ГМ25-В23ГМ25-Г13ГМ25-Ех
Модульное устройство предназначено для подвода питания к саморегулирующимся нагревательным кабелям типа КнПН, КнПС, КнПВ, а также разветвления саморегулирующихся нагревательных кабелей.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 16 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 750 В
Максимальный токдо 66 А
Клеммные наборыДо 16 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм
Модульное устройство
ЭС-НС.Н-1616-П-5/0РЕ16-А13ГМ32 –Ех
Модульное устройство предназначено для подвода питания к нагревательной секции, выполненной из кабеля постоянной мощности.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 16 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 750 В
Максимальный токдо 66 А
Клеммные наборыДо 16 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм

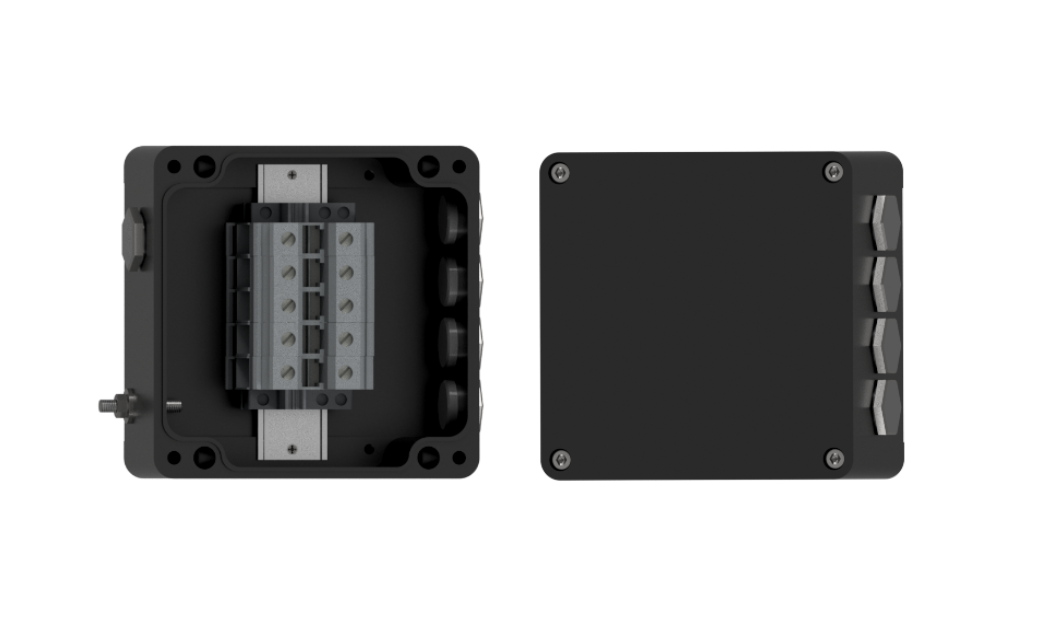

Модульное устройство
ЭС-НС.С-1616-П-5/0РЕ10-А13ГМ25-В4ЗГМ25-Ех
Модульное устройство предназначено для подвода питания к нагревательной секции, выполненной из кабеля постоянной мощности.

Устройство позволяет выполнить подключение до трех саморегулирующихся нагревательных кабелей.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 0,5 до 16 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 10 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса160х160х90 мм

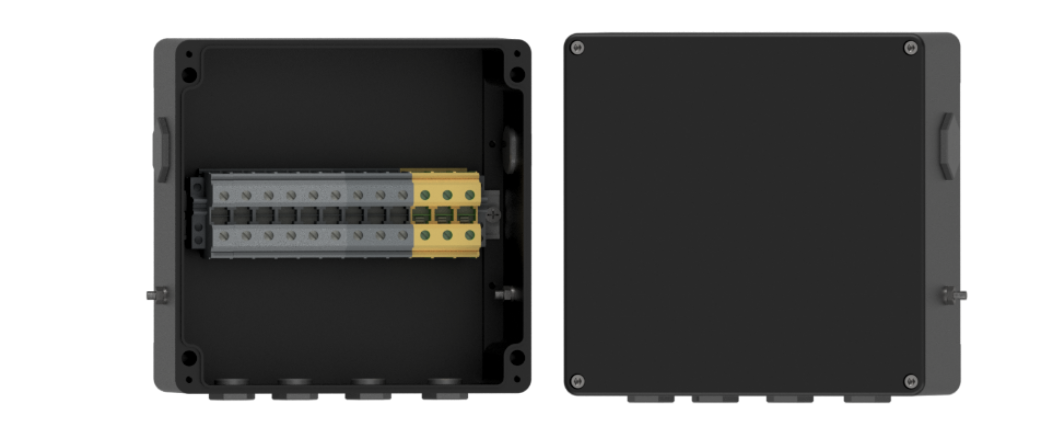

Модульное устройство
ЭС-РС.С-2525-П-9/3РЕ35-А13ГМ32-В13ГМ32-Г43ГМ25-Ех
Модульное устройство предназначено для расключения силовых кабелей.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм2.

Устройство крепится на стене здания, металлоконструкциях
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 750 В
Максимальный токдо 109 А
Клеммные наборыДо 35 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса250х250х120 мм

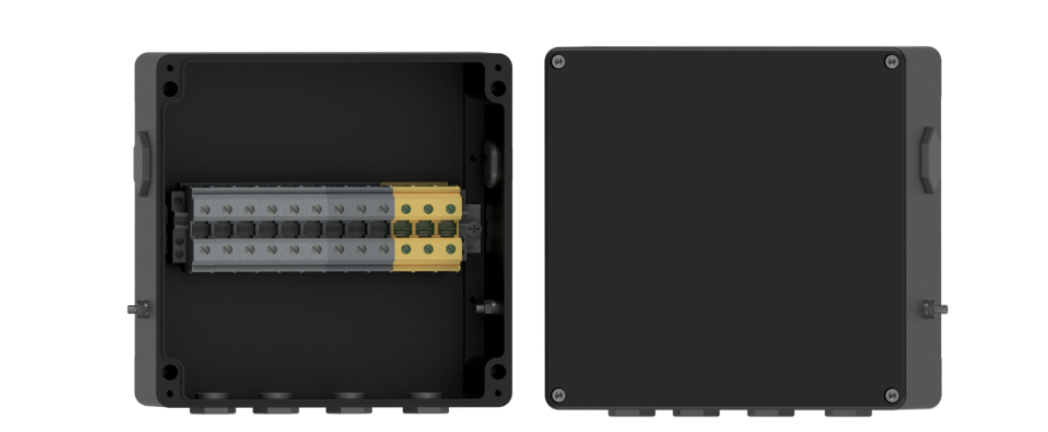

Модульное устройство
ЭС-РС.С-2525-П-9/3РЕ50-А13ГМ40-В13ГМ40-Г43ГМ25-Ех
Модульное устройство предназначено для расключения силовых кабелей.

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением от 2,5 до 50 мм2.

Устройство крепится на стене здания, металлоконструкциях.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 750 В
Максимальный токдо 145 А
Клеммные наборыДо 50 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса250х250х120 мм

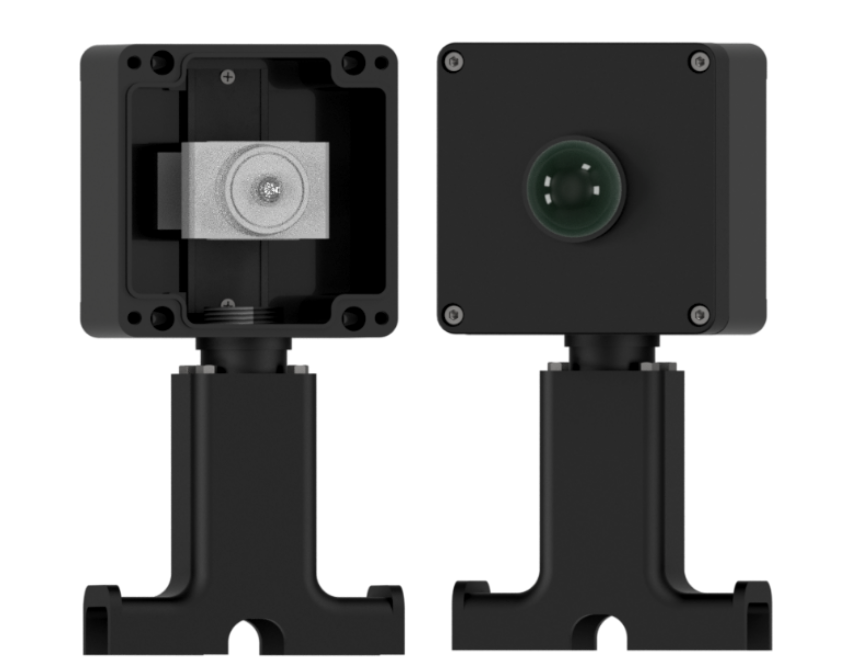

Модульное устройство
ЭС-ИН.Н-1212-П-2/0РЕ10-Ех
Модульное устройство предназначено для индикации напряжения на нагревательной секции саморегулирующихся нагревательных кабелей типа КнПН, КнПС, КнПВ

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением 2,5 мм2.

При помощи устройства ввода под теплоизоляцию клеммная коробка крепится на поверхности трубопровода и может применяется с толщиной тепловой изоляции до 120 мм.

Сигнальная лампа сигнализирует о наличии напряжения в конце нагревательной секции.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 2,5 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм

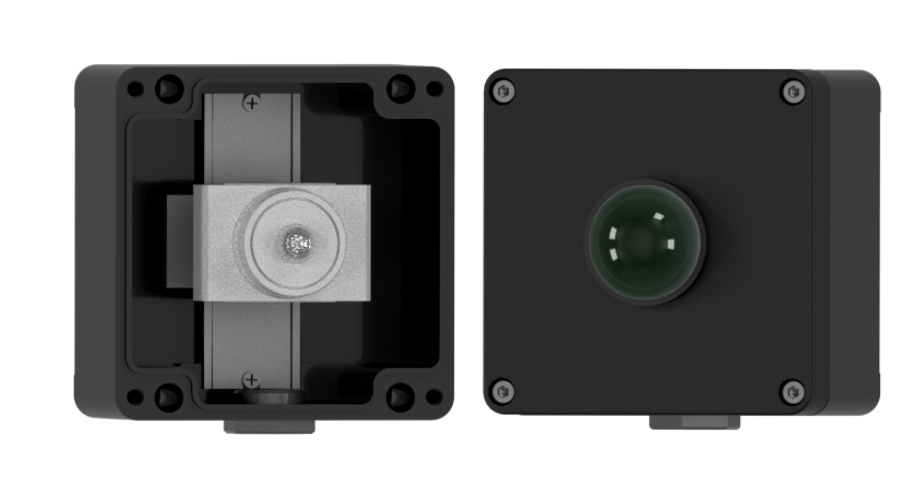

Модульное устройство
ЭС-ИН.С-1212-П-2/0РЕ10-Г13ГМ25-Ех
Модульное устройство предназначено для индикации напряжения на нагревательной секции саморегулирующихся нагревательных кабелей типа КнПН, КнПС, КнПВ

Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных проводов сечением 2,5 мм2.

Устройство крепится на стене здания, металлоконструкциях или при помощи кронштейна непосредственно на трубопроводе.

Сигнальная лампа сигнализирует о наличии напряжения в конце нагревательной секции.
Технические характеристики
Рабочий диапазон температур окружающей среды-60…+50 °С
Температурная группа взрывоопасной зоныТ6
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1 Ex e IIC T3…T6 Gb X
Максимальное напряжениедо 550 В
Максимальный токдо 50 А
Клеммные наборыДо 2,5 мм2
Материал корпусаПолиэстер
Габаритные размеры корпуса120х120х90 мм
Отравить заполненный опросный лист
Скачать опросный лист
Заполните
опросный лист
Задать вопрос
и мы свяжемся с вами в ближайшее время
Загрузите ваш опросный лист
ФИО
Телефон
Почта
Напишите свой вопрос
